وصف المنتج:

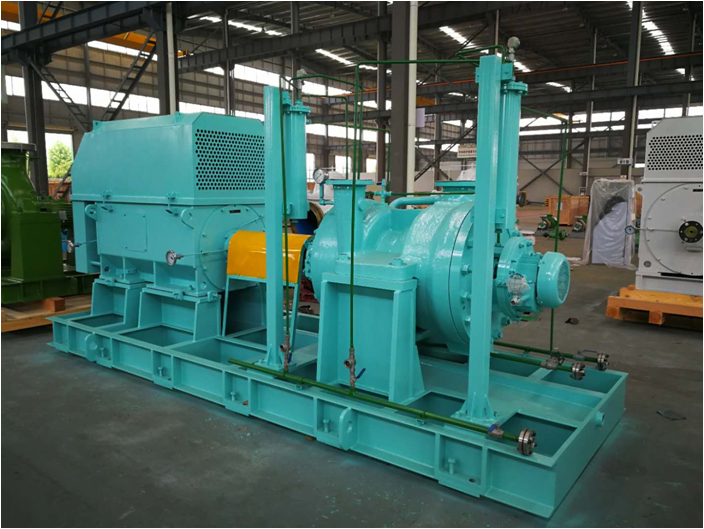

مضخة معالجة البتروكيماويات من طراز BR عبارة عن مضخة طرد مركزي أفقية ، مقسمة شعاعيا ، مدعومة بطرفين متوفرة في إصدار أحادي المرحلة أو مرحلتين أو ثلاثي المراحل. تم تصميمه وفقا لمعيار معهد البترول الأمريكي (API) 610 وينتمي إلى نوع BB2. شكله الأساسي هو هيكل أحادي المرحلة ، وينقسم المكره إلى نوع شفط مزدوج ونوع شفط واحد. تم تصميم هذه السلسلة من المضخات بما يتفق بدقة مع المعايير من حيث دعم المضخة ، وترتيب المحمل ، والواجهة المحجوزة ، والتبريد والتنظيف ، وهيكل التجويف. يعمل التخطيط الرشيد على تحسين تنوع الأجزاء والمكونات ، ويقلل من وقت الصيانة وعدد قطع الغيار وتنوعها.

الضغط:
انخفاض ضغط مضخة واحدة : 5 ميغاباسكال ؛ مضخات المرحلة الثانية والثالثة : 11.0 ميغاباسكال .
ارتفاع ضغط مضخة مرحلة واحدة : 11.0 ميغاباسكال ؛ مضخات المرحلة الثانية والثالثة : 15 ميغاباسكال .
نطاق التطبيق : هذه السلسلة من المضخات المستخدمة على نطاق واسع في نقل النفط الخام ، تكرير النفط ، والبتروكيماويات والفحم الصناعة الكيميائية ، وتجهيز الغاز الطبيعي ، ومعدات الحفر البحرية ، ومعدات الطاقة النووية وغيرها من المجالات . فائدة نموذج يمكن أن تنقل مختلف محايدة أو أكالة ، نظيفة أو تحتوي على جزيئات السائل في درجة حرارة الغرفة أو في درجة حرارة معتدلة .

Cross-section Diagram:

1.عبر قسم الرسم البياني

1 . يمكن أن تكون مجهزة وفقا لقوة وسرعة الدوران ، محامل المتداول ، محامل عادي أو تزييت القسري مع هيكل ، وبالتالي ضمان تشغيل آمنة وموثوق بها .
2 . تصميم رمح جامدة ، انحراف صغير ، عملية مستقرة . تفتق رمح نهاية يتوافق مع معهد البترول الأمريكي ( API ) 610 القياسية ، والخدمة الطويلة في الحياة ، واستبدال وصيانة أكثر ملاءمة .
3 - حجم غرفة الختم وفقا لمعهد البترول الأمريكي ( API ) 682 القياسية ، ويمكن أن تكون مصممة وفقا لاحتياجات المستخدم من أشكال مختلفة من الختم .
4 - تغطية مضخة المكره مع ارتداء مقاومة الختم الدائري . إزالة صلابة الختم الدائري يتوافق مع المعهد 610 ؛ الخدمة الطويلة في الحياة ، واستبدال وصيانة مريحة .
5 - مرحلة واحدة شفط مزدوجة واحدة شفط المكره المكره . هيكل مزدوج شفط يمكن تطبيقها على مختلف ظروف العمل عالية ومنخفضة الضغط ، ويمكن ضمان خدمة الحياة من المحامل . التجويف مقاومة جيدة ، وليس هناك قوة محورية الهيدروليكية .
6 . استيراد وتصدير شفة مصممة وفقا غيغابايت . وبالإضافة إلى ذلك ، ونحن أيضا تنفيذ المعايير الوطنية الأمريكية ( ANS ) ، الصناعة الكيميائية القياسية ( الزئبق ) ، صناعة البتروكيماويات القياسية ( ش ) ، المعايير الصناعية الألمانية ( الدين ) ، والمعايير الأوروبية ( en ) وفقا لمتطلبات العملاء ، استيراد وتصدير مجموعة في مدخل المضخة .
تصميم انخفاض الضغط من مرحلة واحدة مضخة الجسم هو 5 ميغاباسكال ، تصميم ارتفاع ضغط 11 ميغاباسكال . اعتماد هيكل مزدوج حلزونية ، ممتازة قوة شعاعي موازنة الأداء ، تأثير يذكر على مضخة رمح واضعة .
8 . مضخة تغطية : اعتماد تصميم جامد ، قدرة تحمل قوية ، وموثوقية عالية . وهكذا ، في ظل حالة من ارتفاع في درجة الحرارة ، ودرجة الحرارة من تجويف الختم يمكن أن تنخفض ، وختم الميكانيكية يمكن أن تعمل بشكل موثوق .
9 - اختيار متاهة نوع الغبار أو الميكانيكية ختم النفط . فائدة نموذج يمكن أن تمنع بشكل فعال الغبار من دخول هيئة مربع ، مما تسبب في ضرر على تحمل ، وفي الوقت نفسه ، نماذج المنفعة يمكن أن تمنع تسرب زيوت التشحيم ، وبالتالي خدمة الحياة من تحمل لفترات طويلة .

2.هيكل B2R

1 . يمكن أن تكون مجهزة وفقا لقوة وسرعة الدوران ، محامل المتداول ، محامل عادي أو تزييت القسري مع هيكل ، وبالتالي ضمان تشغيل آمنة وموثوق بها .
2 . تصميم رمح جامدة ، انحراف صغير ، عملية مستقرة . تفتق رمح نهاية يتوافق مع معهد البترول الأمريكي ( API ) 610 القياسية ، والخدمة الطويلة في الحياة ، واستبدال وصيانة أكثر ملاءمة .
3 - حجم غرفة الختم وفقا لمعهد البترول الأمريكي ( API ) 682 القياسية ، ويمكن أن تكون مصممة وفقا لاحتياجات المستخدم من أشكال مختلفة من الختم .
4 - تغطية مضخة المكره مع ارتداء مقاومة الختم الدائري . إزالة صلابة الختم الدائري يتوافق مع المعهد 610 ؛ الخدمة الطويلة في الحياة ، واستبدال وصيانة مريحة .
5 . المكره : المرحلة الأولى هي شفط مزدوجة ، الثانوية هي واحدة شفط . التجويف مقاومة جيدة . الثانوية المكره موازنة القوة المحورية من خلال العودة الختم الدائري والتوازن حفرة . فائدة نموذج يمكن استخدامها في مختلف ظروف العمل مع ارتفاع وانخفاض الضغط ، وبالتالي ضمان خدمة الحياة من تحمل .
6 . استيراد وتصدير الشفاه مصممة وفقا غيغابايت . وبالإضافة إلى ذلك ، ونحن أيضا تنفيذ المعايير الوطنية الأمريكية ( ANS ) ، الصناعة الكيميائية القياسية ( الزئبق ) ، صناعة البتروكيماويات القياسية ( ش ) ، المعايير الصناعية الألمانية ( الدين ) ، والمعايير الأوروبية ( en ) وفقا لمتطلبات العملاء ، استيراد وتصدير مجموعة في مدخل المضخة .
7 . ر نوع الهيكل على مرحلتين . غرفة واحدة مضخة الضغط المنخفض هو 11 ميغاباسكال و 15 ميغاباسكال . اعتماد هيكل مزدوج حلزونية ، ممتازة قوة شعاعي موازنة الأداء ، تأثير يذكر على مضخة رمح واضعة . متماثل الفضاء نوع انتقال تدفق المرور يقلل من تأثير الخسارة ، وبالتالي ضمان مدخل أداء الثانوية المكره ، وتحسين الكفاءة .
8 - اعتماد هيكل interstage البطانة ، والحد بشكل فعال من interstage تسرب ، والحد من فقدان حجم المضخة ، وتحسين كفاءة المضخة ، والحفاظ على الضغط المنخفض في حالة ختم الدائرة ، وضمان سلامة تشغيل الختم .
9 . مضخة تغطية : تصميم جامد ، قدرة تحمل قوية ، وموثوقية عالية . غرفة التبريد هو شغلها مع الماء ، وذلك للحد من درجة حرارة الغرفة الختم تحت درجة حرارة عالية ، وضمان موثوقية تشغيل ختم الميكانيكية .
10 - اختيار متاهة من نوع الغبار أو الميكانيكية ختم النفط . فائدة نموذج يمكن أن تمنع بشكل فعال الغبار من دخول هيئة مربع من إتلاف تأثير ، وفي الوقت نفسه ، نماذج المنفعة يمكن أن تمنع تسرب زيوت التشحيم ، وبالتالي إطالة عمر خدمة تحمل .
